空心玻璃珠在建筑与建材行业隔热保温材料中的应用特点

空心玻璃珠（Hollow Glass Microspheres, HGB）作为一种新型无机非金属材料，凭借其独特的物理结构和优异的性能，在建筑与建材行业的隔热保温领域展现出显著优势。以下是其核心应用特点的技术解析：

一、材料特性与隔热机理

微观结构优势

闭孔结构：空心玻璃珠为直径10-250μm的球形颗粒，壁厚1-2μm，内部填充稀薄气体（如氮气），形成大量微观绝热腔体。

低热导率：导热系数低至0.03-0.07W/(m·K)，显著低于传统材料（如膨胀珍珠岩0.07-0.12W/(m·K)），热阻性能提升3-10倍。

高抗压强度：壁厚设计使其耐压强度达12.5MPa（石油固井应用中），兼顾轻质与结构稳定性。

热传递抑制机制

气体导热限制：内部稀薄气体分子碰撞减少，降低热传导效率。

辐射传热削弱：球形结构减少热辐射路径，表面改性（如TiO₂包覆）可进一步提升红外反射率至96.27%。

对流阻断：闭孔结构消除气体对流，适用于高温差环境（如建筑外墙经受急热急冷冲击）。

二、建筑隔热保温应用场景

反射隔热涂料体系

功能强化：作为核心填料，与纯丙乳液、金红石型钛白粉复合，制备反射隔热涂料，太阳光反射率达88%，隔热温差12.5℃。

复合效能：通过配方优化实现阻隔型、反射型与辐射型隔热协同，涂层内外温差可达22.4℃（TiO₂包覆微珠案例）。

施工优势：球形结构改善涂料流动性，减少涂层开裂风险，推荐干膜厚度≥0.3mm以最大化隔热效果。

轻质复合材料增强

塑料改性：填充尼龙6、PVC等工程塑料，降低密度15%-20%，提升尺寸稳定性与耐热温度（马丁耐热温度提高）。

橡胶弹性体：替代部分白炭黑，降低材料密度与加工黏度，同时保持拉伸强度，适用于阻燃隔热硅橡胶（热导率0.15W/(m·K)）。

人造建材：调节人造大理石、代木密度，改善加工性能（如模具周转速度提升30%），降低固化时间与报废率。

特种隔热场景

防火隔离带：高熔点（>1000℃）与低热导率结合，满足建筑防火规范要求。

深海浮力材料：替代泡沫发泡技术，制备密度0.7g/cm³、耐静水压强度高的固体浮力材料，适用于海洋工程。

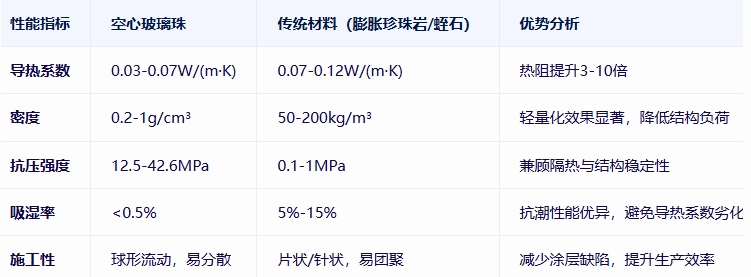

三、性能对比与技术优势

四、环保与经济性

资源节约：低吸油率（0.2-0.7g/cc）减少树脂用量10%-20%，降低材料成本。

能耗降低：建筑全生命周期能耗减少，助力“双碳”目标（建筑能耗占社会总能耗40%）。

VOC减排：高填充量下涂料黏度稳定，溶剂用量减少，VOC指标降低30%以上。

五、局限性及改进方向

成本敏感：高端改性产品价格高于传统填料，需通过规模化生产降本。

工艺适配：需专用分散设备避免微珠破碎，建议分步加入法（每次添加剩余量的1/2）。

潮湿环境：极端湿度下需憎水处理（如硅烷改性），防止吸湿导致导热系数上升。

结论

空心玻璃珠凭借其微观绝热结构、低热导率与轻质高强特性，已成为建筑节能领域的关键材料。在反射隔热涂料、轻质复合材料及特种隔热场景中，其性能显著优于传统材料，且符合绿色建筑发展趋势。未来，随着表面改性技术与生产工艺优化，其应用范围有望进一步拓展至超低能耗建筑与极端环境工程。
