喷砂玻璃微珠在不锈钢材料上的应用要点如下：

表面亚光处理

喷砂玻璃微珠通过高压喷射撞击不锈钢表面，利用其均匀的球形结构和6-7莫氏硬度，精准剥离表面毛刺、焊渣及氧化层，形成细腻均匀的磨砂效果。相较于传统磨料，玻璃微珠对不锈钢光泽度的破坏更小，既能保留金属原有质感，又赋予其柔和的哑光外观，适用于高端厨具、建筑装饰及艺术品等领域。

清洁与预处理

玻璃微珠的化学惰性（主要成分为惰性二氧化硅）确保其在喷砂过程中不与不锈钢发生反应，避免引入杂质或污染。其均匀的粒度分布（覆盖30目至320目）可实现全面覆盖，有效清除油污、锈迹及氧化皮，为后续涂装、电镀等工艺提供洁净基底，同时通过表面粗化增强涂层附着力。

应力消除与强化

喷砂工艺在不锈钢表面形成压应力层，显著提升材料硬度及抗疲劳性能。玻璃微珠的球形结构使冲击力分散均匀，避免局部应力集中，从而更有效地释放内部残余应力，延长工件使用寿命。此特性在医疗器械、食品机械等对耐腐蚀性要求高的领域尤为重要。

精密加工与去毛刺

对于复杂形状的不锈钢零件（如精密模具、医疗器械），玻璃微珠可精准去除微小毛刺，同时在边缘形成圆角过渡，提升产品精度与安全性。其粒径可小至0.05mm，适用于薄壁件或易变形工件的表面处理，减少损伤率。

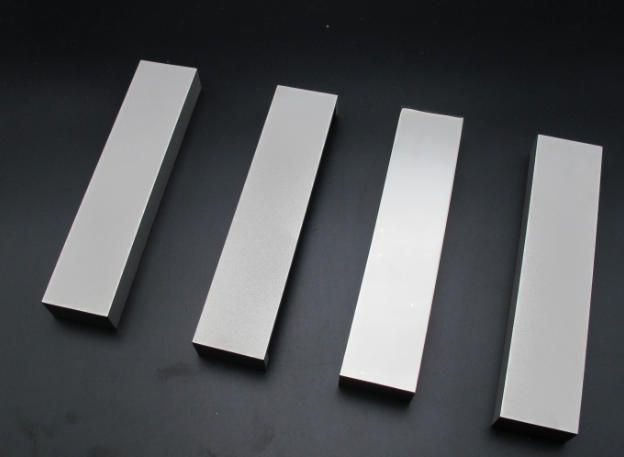

装饰性应用

通过调整玻璃微珠的粒径及喷砂压力，可在不锈钢表面实现多样化质感效果，如哑光、镜面或磨砂。这种处理广泛应用于建筑幕墙、扶手、电子产品外壳及珠宝首饰制造，赋予产品独特的视觉吸引力与复古质感。

环保与经济性

玻璃微珠可反复使用数次且不易破碎，使用寿命是普通磨料的三倍以上，显著降低生产成本。此外，其化学稳定性强，喷砂过程中无粉尘污染，符合环保要求，尤其适用于对工作环境要求严格的洁净车间。

在不锈钢材料上应用喷砂玻璃微珠时，需关注以下具体参数以确保处理效果与质量：

一、玻璃微珠核心参数

化学成分

SiO₂含量：≥67%（部分产品可达72%），确保化学惰性，避免污染不锈钢表面。

其他成分：CaO>8.0%、MgO>2.5%、Na₂O<14%，优化玻璃微珠的硬度和韧性。

杂质控制：磁性粒子≤0.1%，气泡含量<10%，避免喷砂过程中引入杂质或缺陷。

物理性能

莫氏硬度：6-7级，既能有效清洁表面，又不会过度磨损不锈钢基材。

比重：2.4-2.6 g/cm³，堆积密度约1.5 g/cm³，影响喷砂效率与覆盖均匀性。

成圆率：≥85%，确保喷砂后表面亮度均匀，减少水印或划痕。

粒度范围：

粗粒（如8目-40目）：适用于快速去除氧化皮或厚涂层。

中粒（如60目-120目）：平衡清洁效率与表面粗糙度，常用亚光处理。

细粒（如220目-320目）：精细抛光或去除微小毛刺，适合精密零件。

二、喷砂工艺参数

喷砂压力

范围：0.2-0.6 MPa（2-6 bar），根据不锈钢厚度与表面要求调整。

原则：厚件或顽固污渍需高压（如0.5-0.6 MPa），薄件或精细处理用低压（如0.2-0.3 MPa）。

喷砂距离与角度

距离：100-300 mm，近距离增强冲击力，远距离扩大覆盖面积。

角度：75°-90°（垂直或接近垂直），避免斜射导致表面不均匀。

喷砂时间

单次处理时间：5-30秒，根据表面污染程度与粗糙度需求调整。

循环处理：若需多次喷砂，每次间隔检查表面状态，防止过度处理。

三、应用场景与参数匹配

表面亚光处理

玻璃微珠粒度：120目-220目，成圆率≥85%。

喷砂压力：0.3-0.4 MPa，时间10-15秒。

效果：均匀磨砂质感，保留金属光泽，适用于高端厨具、建筑装饰。

去除氧化皮与焊渣

玻璃微珠粒度：40目-80目，硬度6-7级。

喷砂压力：0.5-0.6 MPa，时间15-20秒。

效果：彻底清除表面杂质，为后续涂装或电镀提供洁净基底。

精密零件去毛刺

玻璃微珠粒度：220目-320目，成圆率≥90%。

喷砂压力：0.2-0.3 MPa，时间5-10秒。

效果：精细去除毛刺，避免损伤薄壁或复杂结构。

四、操作注意事项

预处理：喷砂前需彻底清洁不锈钢表面，去除油污、灰尘等杂质。

设备选择：使用封闭式喷砂机或吸尘式设备，减少粉尘污染，改善工作环境。

安全防护：操作人员需佩戴防护眼镜、口罩及手套，避免玻璃微珠飞溅伤害。

质量检测：喷砂后检查表面粗糙度（Ra值）及清洁度，确保符合工艺要求。
